Universelle Bluetootherweiterung für alle Anwendungen mit UART Schnittstelle...

... oder zumindest für fast alle.

Bei manchen Anwendungen ist es erforderlich, dass man keine Kabelverbindung hat. Entweder weil eine galvanische Trennung erforderlich ist oder es einfach nur unpraktisch ist. Man könnte jede beliebige Funkverbindung nutzen, aber vorallem wenn man die Schaltung sowieso an einen PC anschließen will ist die Bluetooth Lösung am praktischsten und einfachsten. Dieses Modul verfügt über eine 4 Pin Stiftleiste, über die das Modul mit Spannung und Daten versorgt wird. Es ist ein Spannungsbereich von 3,3 V bis 5 V zulässig. Die Spannungen an den Eingängen darf aber 3,3 V nicht überschreiten. Die Baudrate kann über Widerstände eingestellt werden.

Verwendet habe ich für dieses Modul ein LMX9838 von National Semiconductor. In diesem IC ist alles benötigte vereint inklusive Antenne. Außerdem ist es klein, leicht und hat einen geringen Stromverbrauch. Einziger Nachteil ist das Gehäuse, das einem BGA gleicht.

Intern arbeitet das IC mit 1,8 V und 3,3 V. Für die 1,8 V hat das IC einen internen Regler, für die 3,3 V ist auf meinem Modul ein LM1117-33 verbaut. Diesen kann man leicht kaufen oder ausschlachten. Wenn man das Modul mit 3,3 V betreiben will sollte man den Spannungsregler überbrücken, so erreicht man eine minimale Versorgungspannung von 1,8 V.

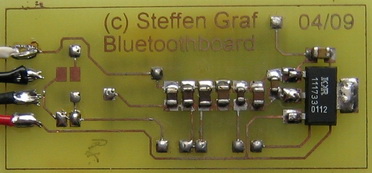

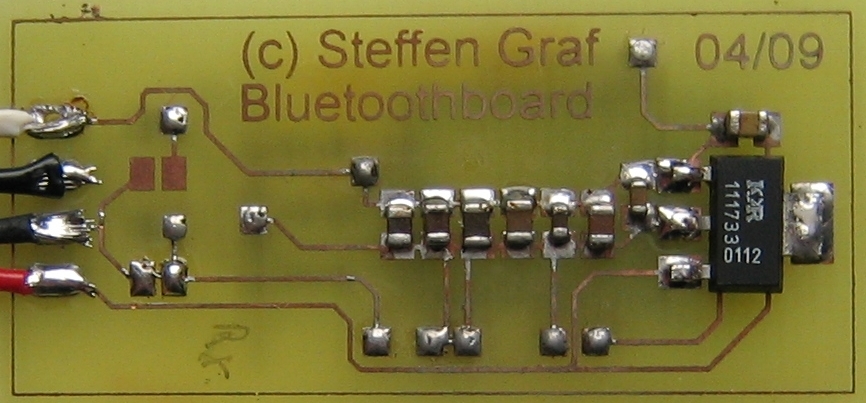

Rückseite
Auf der Rückseite der Platine sieht man den Spannungsregler, sowie die benötigten Kondensatoren. Über die Lötbrücken links kann man die Datenleitungen vertauschen. Außerdem erkennt man die verlöteten Dukonieten (Bungard 0,4 mm/0,6 mm, kann ich übrigens nur weiterempfehlen).

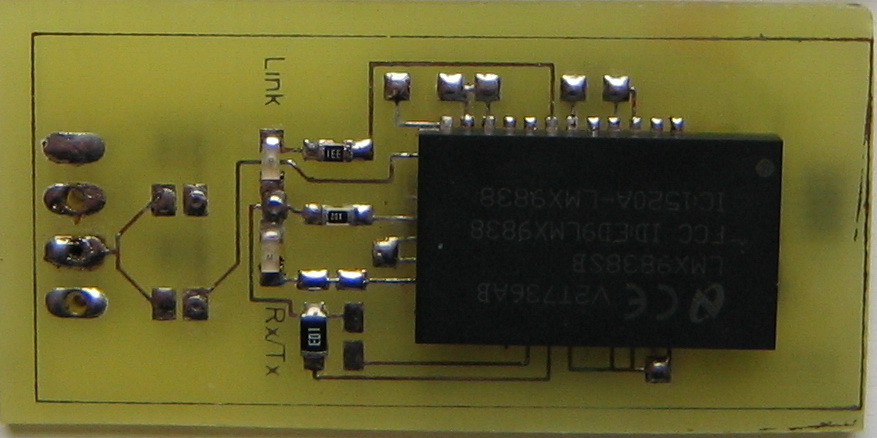

Vorderseite
Auf der Vorderseite sieht man das IC bzw. Modul, die LEDs, sowie die Widerstände zum Einstellen der Baudrate.

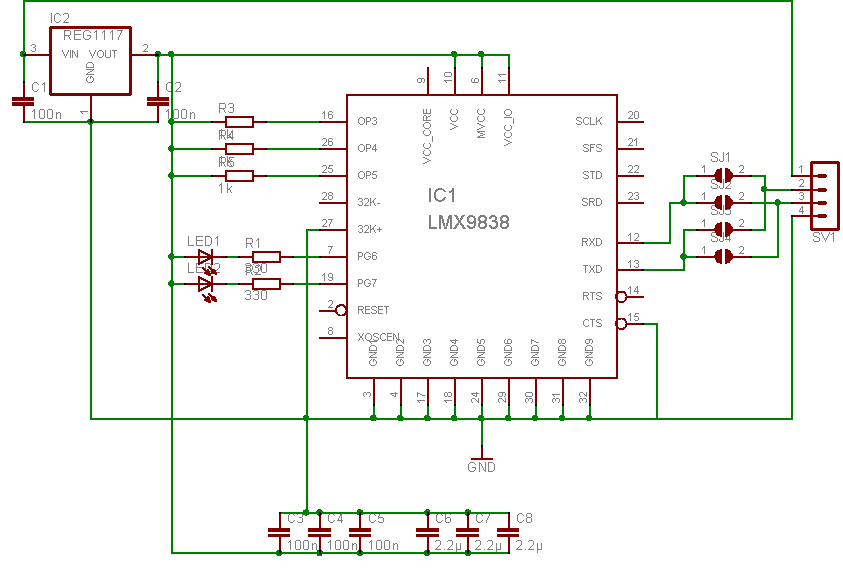

Schaltplan
Hier ist der Schaltplan zu dem Modul.
Erklärung dazu:
LED1 dient zur Anzeige, ob ein Client zu dem Modul verbunden ist.
LED2 zeigt an, ob Datenübertragungen stattfinden
Über die Jumper SJ1 bis SJ4 kann man die Belegung der Stiftleiste SV1 wie folgt verändern:

KonfigurationPin 1Pin 2Pin 3Pin 4
SJ1, SJ3 geschlossenVccRxTxGND
SJ2, SJ4 geschlossenVccTxRxGND

Über die Widerstände R3 bis R5 kann man zwischen den Baudraten 9600, 115200, 921600 oder "Read from NVS" auswählen:

BaudrateR3R4R5
Read from NVSVorhandenFehltFehlt
9600VorhandenFehltVorhanden
115200VorhandenVorhandenFehlt
921600VorhandenVorhandenVorhanden

"Read from NVS" bedeutet, dass die Baudrate über die UART Schnittstelle programmiert werden muss. Diese wird dann im internen EEPROM (Non Volatile Storage) gespeichert.

Der NVS lässt sich über die UART Schnittstelle mit "Simply Blue Commander" von National Semiconductor programmieren. Damit kann man auch eine Verbindung zu anderen Bluetooth Geräten herstellen. So lassen sich zum Beispiel auch zwei dieser Module miteinander verbinden.

Außerdem verfügt das Modul über einen Ausgang zum Anschluß eines Audio Codecs, so müsste es möglich sein, einfache Bluetooth Headsets zu bauen. Ich werde in diese Richtung weiter forschen. Bisher konnte ich leider keinen passenden Codec auftreiben.

Eagledateien inklusive Platinenlayout gibt es auf Anfrage.
Viele weitere Informationen dazu auf der Website von National
Datenblatt LMX9838
Datenblatt LM1117
Erschienen in Elektor 01/2010


Kommentare zu dieser Seite: 4

Eintrag 1 vom 21.01.10 - 14:32
Von: Steffen

Bei Digikey ist das Modul für $24 zu bekommen.


Eintrag 2 vom 21.01.10 - 10:16
Von: Heinrich

Danke für den Tip zum löten des LMX9838. Eine Frage noch - wo kann man ihn kaufen?


Eintrag 3 vom 13.01.10 - 23:15
Von: Steffen

Normalerweise wird dieses IC im Reflow-Verfahren gelötet. Kaum ein Bastler wird solch einen Ofen daheim haben. Eine funktionierende Alternative stellt eine ganz normale Herdplatte dar. Platine verzinnen, IC verzinnen (genaugenommen ist es kein BGA, sondern ein LGA), IC auf Platine ausrichten und dann auf einem Herd erwärmen, sobald das Lot geschmolzen ist, setzt sich der Chip ab und richtet sich perfekt aus.


Eintrag 4 vom 13.01.10 - 17:57
Von: Heinrich

Wie lötet man den BGA-Chip?
