MCP 3550 - 22 Bit Analog Digital Wandler

...wenn es um Genauigkeit geht!

Ich verwende als Referenzspannung einen MAX6520 hierzu ein paar Stichworte:

Getestet habe ich auch einen REF3312:

Bei einigen Messaufgaben benötigt man sehr genaue, aber trotzdem einfache Analog Digital Wandler. Viele der großen Halbleiterhersteller haben solche im Angebot. Hier wird kurz der MCP3350 von Microchip vorgestellt. Technische Daten stehen weiter oben.
Für die Ansteuerung ist die SPI Schnittstelle ein großer Vorteil, da diese Schnittstelle sehr einfach softwaremäßig nachgebildet werden kann.

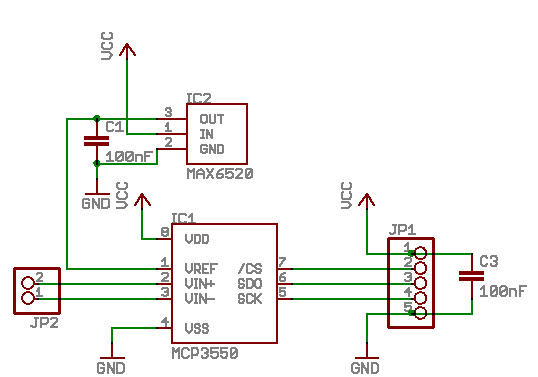

Schaltplan
Hier ein Schaltplanvorschlag für ein einfaches Modul um dieses IC auch auf Lochraster zu verwenden:

Eagledateien inklusive Platinenlayout gibt es auf Anfrage.
Datenblatt MCP3550
Datenblatt MAX6520
Datenblatt REF3312
Erschienen in Elektor 07/08 2008
