Hocheffiziente Step Down Wandler mit TPS6200x

... wenn es um effiziente Nutzung der Elektronen geht

Bei allen Batterie- oder Akkubetriebenen Schaltung legt man Wert darauf, eine möglichst lange Akkulaufzeit zu haben. In den meisten Fällen ist die Verwendung von Schaltwandlern zu empfehlen. Die hier vorgestellte Serie von Schaltwandlern kann nur eingesetzt werden, wenn die Eingangsspannung größer ist als die geforderte Ausgangsspannung. Mehrfach verbaut habe ich den TPS62007 in Geräten die entweder auf niedrigen Stromverbrauch ausgelegt sind, über USB mit Spannung versorgt werden, oder mit einem Lithium Ionen Akku arbeiten.

Schaltplan

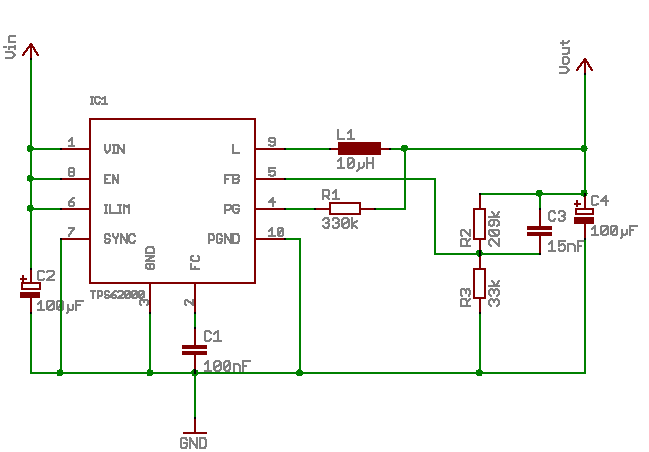

Hier ist ein Beispielschaltplan zu sehen. Beim TPS62000 (regelbarer Ausgang) sind die Widerstände R2 und R3, sowie C3 erforderlich. Bei den Varianten mit fester Ausgangsspannung ist der Feedback eingang mit dem Ausgang zu verbinden. R1 wird nur benötigt, wenn das Power Good Signal ausgewertet werden soll.

Eagledateien inklusive Platinenlayout gibt es auf Anfrage.
Erschienen in Elektor 07/08 2008
Datenblatt TPS62000
